1 porta RF AGC Wdm FTTH F601C CATV Mini Receptor Óptico Nodo Convertidor

1 Porto RF AGC WDM FTTH CATV Mini Receptor Óptico Nodo conversor

Descrição da produção

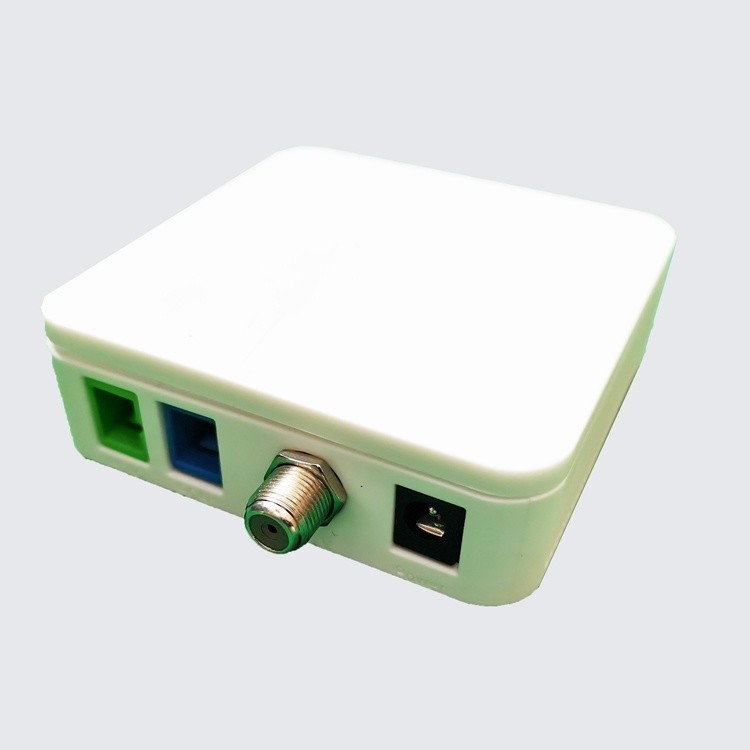

WOR-1000W estiloReceptores de fibra ópticaÉ um mini nó óptico baseado em casa que atende ao objetivo final do desenvolvimento do acesso óptico e é adequado para o acesso final dos utilizadores da rede de fibra óptica FTTH (fibra para o domicílio).Análogo ou digital para casa pode ser usado em conjunto a ONU ou EOC alcançando triple play.

O acesso à banda larga por fibra para o domicílio (FTTH) é o objectivo final do desenvolvimento,WOR-1000WO receptor óptico é o produto terminal alvo para este objectivo.WOR-1000WO dispositivo adota a tecnologia WDM de isolamento elevado para separar o sinal CATV e o sinal ONU. Além disso, adota também a receção de baixa potência óptica e a técnica de controlo RF-AGC,que possam atingir o requisito de recepção CATV ≤ 18 dBm para FTTHO indicador LED de monitorização de receção de energia óptica (≥-15 dBm) é fornecido no painel e suporta as saídas de RF constantemente, conveniência de utilização dos clientes,que é o equipamento receptor ideal para FTTH.

Características do produto

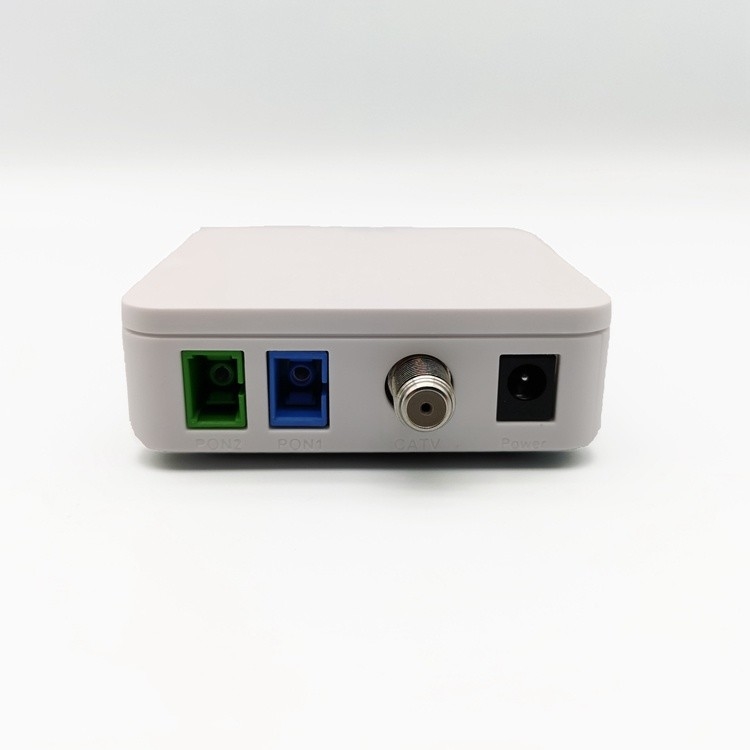

*WOR-1000WÉ a interface de entrada de sinal óptico, no acesso óptico deve limpar APC TOP por álcool, do que alinhar adaptador boca afundada, fibra boca de marcha link.

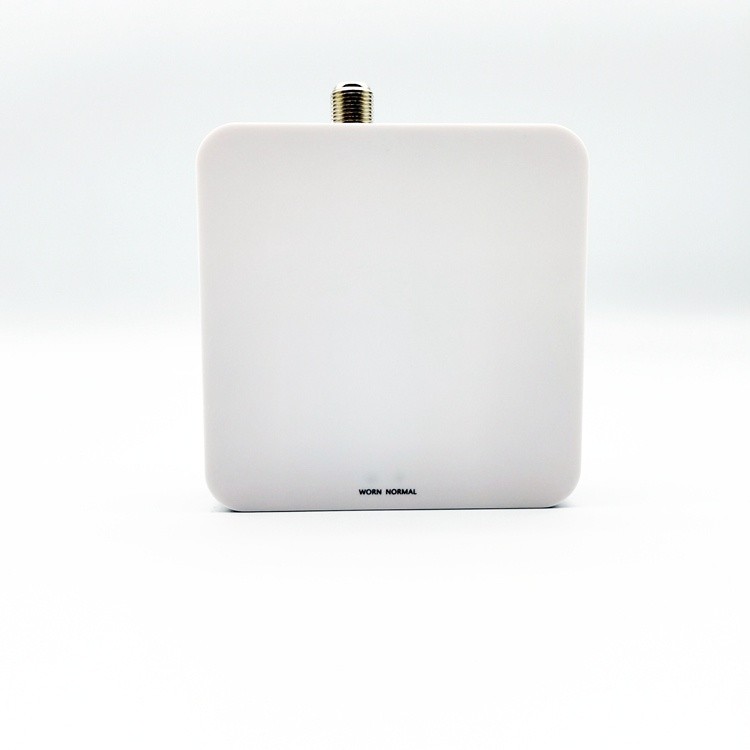

* Quando o sinal óptico acede (≥-18dBm), acende-se a luz no painel, o que indica que a parte óptica funciona regularmente; as luzes serão alteradas pela potência de recepção como amarela ((>+2dBm),verde ((+2~-18dBm) e vermelho (<-18dBm).

* ONU é a interface de ligação 1310/1490/1550nm, por favor não retire a tampa antes de utilizar.

Ponto		Unidade	WOR-1000W
Características ópticas	Comprimento de onda de entrada	(nm)	1310/1490/1550
	Comprimento de onda de saída	(nm)	1310/1490
	Operação comprimento de onda	(nm)	1540 a 1560
	Separação do canal	(dB)	≥ 40 ((1310/1490nm e 1550nm)
	Resposta	(A/W)	≥ 0,9
	Recepção de alcance de potência	(dBm)	- 18 ~ 2
	Perda de reflexão	(dB)	≥ 55
	Fibra de ligação	/	SC/APC
	Pon Linker	/	SC/UPC ((ou SC/APC)
Características de RF	Largura de banda/planura	MHz/dB	47-1000/≤±1
	Nível de saída	dBv	AGC: 82±1/(-2~--12 dBm)
	Perda de reflexão	dB	Impedância característica ≥14 ((75Ω)
	Interface de saída de RF	/	Saída de 1 sentido
	CNR/MER	dB	≥ 44/34 ((PAL-D 60CH,OMI3,8%,-9dBm)
	CTB/CSO/HUM	dB	≥65/≥60/≥60 ((-1dBm receber)
Outro requisito	Fornecimento/Consumo de energia	V/W	AC100~240V→DC5/5 externo
	Temperatura de trabalho/de armazenamento	oC	-35~50/-40~75 ((umidade 5~90%)
